ST102车载式电磁辐射监测系统可对各种电磁辐射源(如变电站、高压线、手机基站、广播电视发射塔、微波等)进行不间断的连续监测。

ST102车载式电磁辐射监测系统产品简介：

智俊信测车载电磁辐射连续监测系统可以对各种电磁辐射源(如变电站、高压线、手机基站、广播电视发射塔、微波等)进行不间断的连续监测,也可以对一些特定区域进行连续监测或者进行移动实时测试。

智俊信测电磁辐射监测系统能够真实反映电磁辐射源的电磁辐射现状,对回应公众重大关切的辐射源产生的电磁辐射疑虑具有重要意义

该系统可以实现对手机基站、广播电视发射塔、高压电力线、变电站等辐射源进行24小时不间断测试,也可以针对一些敏感区域(职能部门、权威机构、学校等)进行长期监测。

该电磁辐射监测系统实现的功能包括电磁辐射水平实时监测、监测数据管理及数据实时发布。通过无线通讯设备过无线通讯设备向监测*心传输数据等,完全满足设计要求,可以用于创建中小型点区域范围内电磁辐射监测网。

系统依据中华人民共和国通信行业相关标准中对电磁辐射在线监测系统的要求设计,具有精度髙,稳定性好,现场适应能力强等特点,满足各种条件下对电磁辐射监测的要求,系统遵循的标准：

GB8702-2014《电磁辐射防护规定》

HJ/T10.2-1996《辐射环境保护管理导则 电磁辐射监测仪器和方法》HJ/T10.3

1996《辐射环境保护管理导则 电磁辐射环境影响评价方法与标准》

HJ/T24-l998《500kⅤ*高压送变电工程电磁辐射环境影响评价技术规范》

《移动通信基站电磁辐射环境监测方法》试行我公司是全国初个“绿色和谐电磁示范站”的创立者,为未来通信、电力等*有行业的电磁辐射宣传树立了全新典范,开创了行业标准

ST102车载式电磁辐射监测系统应用：

随着城市的发展变化,通信基站、变电站、高压电线也越建越多,整个城市电磁环境越来越复杂,产生需要对整个城市电磁辐射变化分析的发展需求。迫切需要一种能够快速了解城市的每条道路、每个小区、甚至每个商业街区的辐射情况的系统,针对此应用我公司研发了车载式监测系统。

该系统能够为环保部门及运营商根据城市街道电磁辐射环境的综合情况合理安排基站的部署提供依据,使基站分布更加合理,有效降低电磁辐射的综合值。系统可以对电磁辐射值进行量化成颜色,用颜色绘制城市每条街道、商业区的电磁辐射曲线,通过不同的颜色就可以直观的判断城市电磁辐射的大小。能够比对不同时间绘制的曲线,直观反映出城市电磁辐射变化。

通过对整个城市具体位置电磁环境的颜色比对,可以使运营商在进行基站建设的时候有个合理的规划和布局,确保城市电磁环境符合*全标准

随着城市的发展和人口密度的增加,车载式监测系统可以帮助堿市环保部门对城市环境逐月逐年变化趋势有一个更清楚的了解,帮助环保部门对一些辐射值较高的地方进行监管

通过GIS系统获得设备所在位置的GPS定位;

通过车载式监测系统测量该点的电磁辐射值大小;

根据所得测量值大小使用颜色对改该点进行定位。

智俊信测电磁辐射车载实时在线监测系统展示图

系统组成：

系统由车载式监测终端、后台管理及绘图工具组成。在车辆行进过程中能够实时记录行进点的GPS位置和该点的测量值。

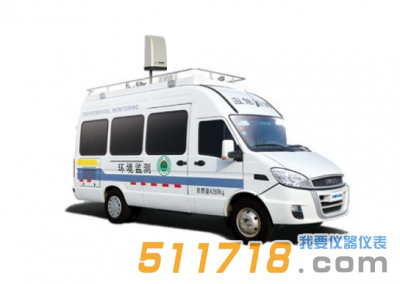

车载式电磁辐射监测系统实景图

车载系统的监测终端固定在汽车的车顶由车载电源进行驱动,通过本地连接将数据读入系统中进行存储。数据手机完成后通过后台应用系统渲染生成城市街道电磁辐射对比显示图片。

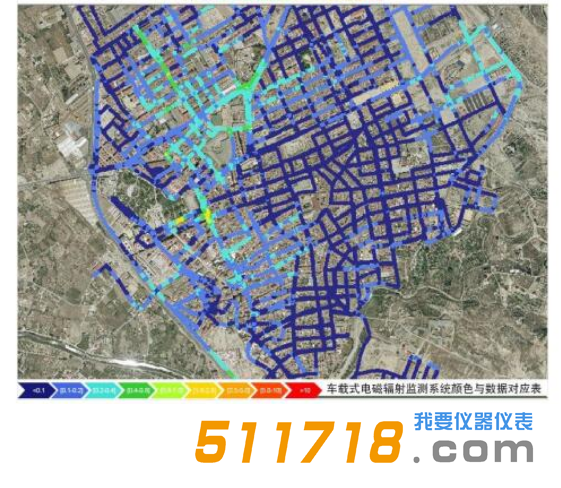

车载式电磁辐射连续监测系统可以用颜色绘制城市每条街道、商业区的电磁辐射曲线,通过不同的颜色就可以直观的判断城市电磁辐射的大小不同。通过不同时间绘制的曲线可以直观对比出城市的电磁辐射变化。

通过对整个城市具体位置电磁环境的颜色比对,可以使运营商在进行基站建设的时候有一个合理的规划和布局,确保城市电磁环境符合*全，标准。

数据测量终端：

监测终端探头采用智俊信测公司所生产的电磁辐射监测主机和探头,具有良好的精度和稳定性,采用无感应特种材料进行防水、防尘设计,防护*全级别高。内部由主机和探头(探头请参考智俊信测探头介绍)两部分构成。

RMS测量

三轴全向,各向同性

互换全系列探头

高达60GH的宽带测量

高采样率

户外防护等级IP66

7*24小时连续监测

*全锁

异常报警

架设方便

电池供电

原厂专业户外设计,支持免维护运行

完善的的防掉线机制,保证数据数据终端永远在线

完善的防盗与防破坏特性

智能供电系统采用太阳能电池板+本地电池,通过智能控制器对整个供电进行智能化管理。

智俊信测已经在各地建有测试站点,很多测试站点建在高寒、高热及高湿度等地区,运行多年仍稳定运行,设备适应各种复杂的户外环境,受到环保部门/运营商的偏爱。

手提供电系统：

为避免交流电对系统的干扰，在系统的内置大容量蓄电池供电，在测量时采用电池供电，电量不足是采用外接220v电源进行充电，充电时不建议测量。

电源箱：

专业设计的工业配电箱，表面喷塑处理，抗腐蚀

接插件接口采用航空级接口

大小适中便于携带

支持工频/射频测量

内置电量提示灯

内置数据连接状态

功能提示，方便使用

多种复杂环境可用

抗震处理

防尘处理

电池：

电池采用高性能，大容量电池

一次充电可连续使用7天

充电过压保护

放电过放保护

过载保护

性能稳定

数据采集发送系统：

数据采集发送系统是我公司针对中国用户的实际需要,自主研发的一款集数据采集与发送于一体的数采系统,该系统可将测量终端的测量数据进行实时接收并发送到后台服务器处理进行保存。支持多种传输方式,内置大容量存储,自带彩色液晶屏,内置软键盘操作,内置温湿度/GPS等模块,并可根据实际需要增加噪声、气压等其他测量传感器,功能强大。

系统为可编程设置,可根据用户需求扩展功能。自动采集各种数据(包括电磁辐射实时测量值、温湿度信息、GPS、设备状态信息等其他扩展数据)、实现数据自动传输及自动显示数据等。

显示：

彩色防眩光屏幕,即使强光下仍能轻松读取测量数据

图形用户界面,大字体显示

操作：

关门后屏幕变暗,用于减少损耗

用户可自定义各种报警限值

特点：

触摸屏

支持有线、网线网络、WIFI、 Zigbee等

Q 4G/3G/TD-LTE/FDD-LTE/HSDPA/WCDMA/EVD0/兼容2G

RS232/485串口通信,光纤通信

LED指示灯,RTC时钟

GPS自动检测位置信息

支持远程操作,远程升级等

温度、湿度信息

可自主外扩模块,支持其他环保探头

全中文显示易于操作,界面友好操作简单

后台数据管理*心：

电磁辐射在线监测管理平台在接收监测终端发回的数据时，可对实时数据进行分析，存储，警告，对外发布，对超过标准的站点实时报警。

平台架构设计理念先进，*全，稳定，兼容性好。采用主流硬件服务器，支持新增站点，节省投资。支持云存储服务，为不便于本地存储数据的用户提供远程数据存储管理。系统支持多个模块，主要模块包括：用户管理，站点信息，警告查询，日志管理，报表管理，大屏管理，监测模块等模块，可以针对用户的需求进行单独开发。

测量现场管理 监测站位置

信息及参数设置 报警接收和处理

数据库存储

权限设置

数据分析

报告生成

B/S架构设计

发布管理

WEB访问

开放API接口
